CBD-yksiruuvikorkkikone
Puoliautomaattinen korkkikone on eräänlainen pneumaattinen sähkösavukelaite, joka voi nopeasti, kätevästi ja tarkasti ruuvata useiden sähkösavukkeiden korkit samanaikaisesti.
Päärakenne ja toimintaperiaate
1. Päärakenne
Se koostuu pääasiassa telineestä, käyttötyöpöydästä ja sähköisestä ohjauslaitteesta. (Laitteet toimitetaan kokonaisena, ilman asiakkaan asennusta)
2. Toimintaperiaate
Tätä työkalua käytetään elektronisen sumuttimen sumuttimen savukepidikkeen ruuvaamiseen. Se koostuu kolmesta osasta: rungosta, leikkauspöydästä ja sähköisestä ohjauslaitteesta. Laitteen mekaaniset laitteet sisältävät runkokomponentteja, nostokomponentteja ja pyöriviä komponentteja. Elektroninen savutuslaite voi kiristää tupakanpidikkeen yksinkertaisesti, kätevästi ja tarkasti kunkin komponentin koordinoidun toiminnan ansiosta. Laitteen tiedot välitetään ohjauspaneeliin nopeus-, aika- ja muiden antureiden kautta ja laitteita voidaan ohjata automaattisesti.
Tärkeimmät suorituskykyparametrit
|
Projektin nimi: puoliautomaattinen korkkikone |
DHSC6P |
|
Tulojännite (V) |
AC110-220VAC 50-60Hz |
|
Syöttötehokapasiteetti (teho) |
120W |
|
Sovellettava sumuttimen ulkohalkaisija-alue |
9-11mm |
|
Sovellettava sumuttimen pituusalue |
30-110mm |
|
Laitteen koko (pituus, leveys ja korkeus) |
360x215x490mm |
|
Laitteen paino |
25kg |
|
Ympäristön lämpötila |
10-40 astetta |
|
Työpaine (MPa) |
{{0}},5–0,8 MPa |
|
Ohjaustila: |
Pneumaattinen + sähkö |

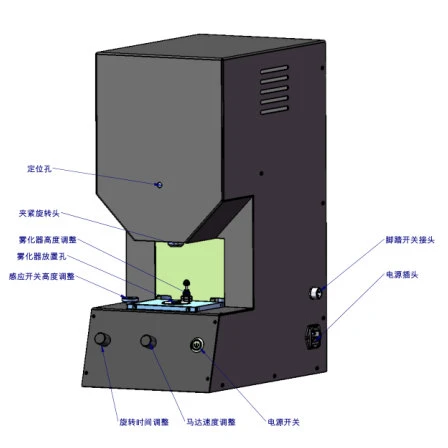

Toiminnon kuvaus
1. Jalkakytkimen liitin: Kone on varustettu jalkakytkimellä (lisävarusteineen), jossa käytetään ilmailuliitintä. Aseta ja kiristä;
2. Virtapistoke: Aseta vastaava virtajohto (lisävarusteineen) ja varo irrottamasta sitä;
3. Virtakytkin: itselukittuva virtakytkin;
4. Moottorin nopeuden säätö: Tämä nuppi säätää kiristyspyörän pyörimisnopeutta (myötäpäivään)
Myötäpäivään suunta on nopea ja päinvastainen on hidas;
5. Pyörimisajan säätö: Tämä nuppi säätää (kiinnittämällä pyörivän pään) pyörimisaikaa (myötäpäivään)
Myötäpäivään suunta osoittaa pitkän ajan, kun taas käänteinen suunta osoittaa lyhyen ajan;
6. Induktiivisen kytkimen korkeuden säätö: Tämä nuppi säätää sisäisen induktiivisen kytkimen korkeutta
Samanpituinen sumutin (myötäpäivään tarkoittaa ylöspäin, muuten alaspäin);
7. Sumuttimen sijoitusreikä: Aseta ruuvattava sumutin reikään (sumuttimen ulkopuolelle)
Jos halkaisija on suurempi kuin 11 mm, tarvitaan lisää syöttökannen lisävarusteita), ja savukepidike on asetettava pystysuoraan;
8. Sumuttimen korkeuspuskurin säätö: Tämä puskuri säätää korkeutta eri pituuksien mukaan
Savukepidike (säädä korkeutta pitkien savukepitimien sovittamiseksi ja säädä korkeus lyhyiden savukkeiden pidikkeiden sovittamiseksi);
9. Kiinnityspyörivä pää: Tätä pyörivää kiristyspäätä käytetään yhdessä sylinterin ja moottorin avulla.
Ja pyörivä toiminta savukkeenpitimen kiinnittämiseksi ja kiristämiseksi;
10. Asennusreikä: Tätä reikää käytetään kiinnityspyörivän pään asentamiseen;
11. Anturin korkeuden katseluaukko: Tätä aukkoa käytetään anturin korkeuden tarkkailuun;
12. Ilmanotto: Koneen ilmanottoaukko on varustettu 6 mm:n ilmaputkella.
