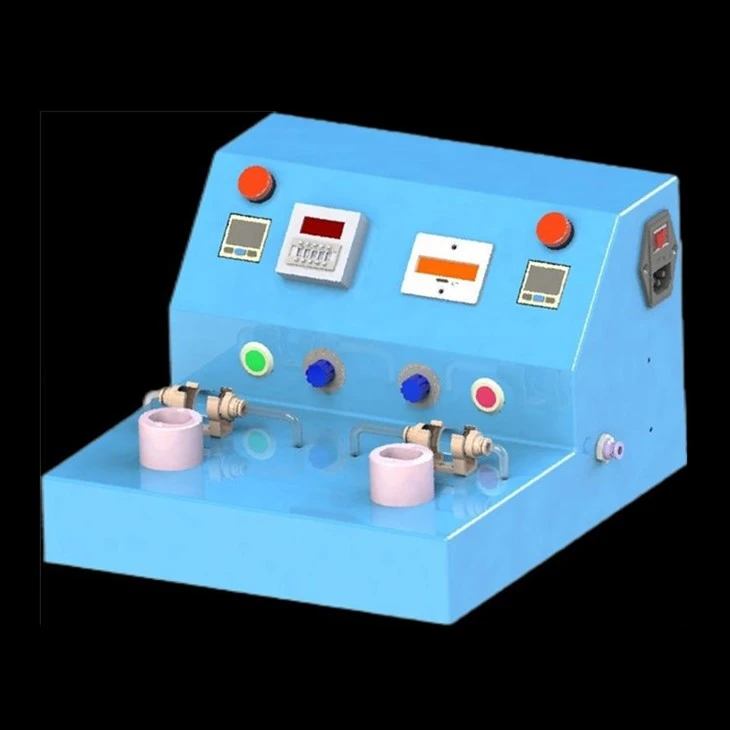

Pneumaattinen savunkestävyystestauskone

Sähkösavukkeiden vastustuskyvyn testaajaa käytetään sähkösavukkeen vanutangon testaamiseen tai valmiin sähkösavukkeen "savuttamiseen ja polttamiseen" ja sen arvioimiseen, onko hetkellinen savu hyväksytty. Tietyn ilmamäärän jälkeen savukepitimen imupuolella syntyvä alipaine on sisäänhengitetyn imuvastus (jäljempänä imuvastus). Siksi imuvastus voidaan mitata painemittauksella.

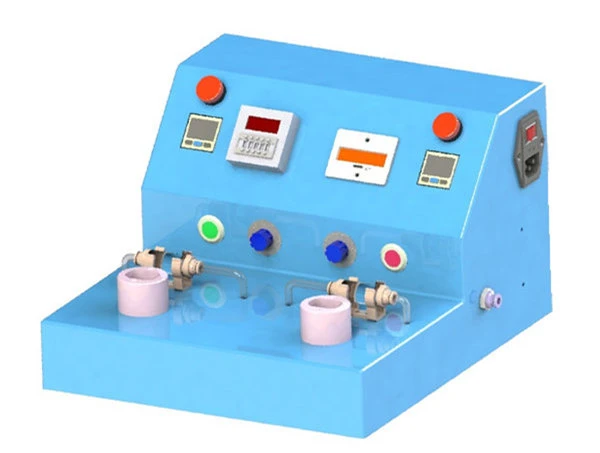

1. Virtapistoke: virransyöttöliitäntä, jännite 110220V 50Hz.

2. Virtakytkin: kytke päävirtakytkin päälle (merkkivalolla).

3. Asema I testaa sähkösavukkeen ilmanottoaukon tupakointiportissa A. Ennen tarkan testauksen suorittamista kiinnitä erityistä huomiota hyvään tiivistykseen.

4. Tupakointiportti B: Asema II testaa sähkösavukkeen ilmanottoaukon. Ennen tarkkaa testausta kiinnitä erityistä huomiota hyvään tiivistykseen.

5. Ajastin: Määritä testin pituus.

6. Laskuri: laske testituotannon määrä ja paina "Reset" nollataksesi määrän.

7. Station I:n digitaalinen painemittari näyttää tupakointiportin A testipaineen (kiinteä ilmanpaine voidaan asettaa).

8. Digitaalinen painemittari B: Asema II näyttää tupakointiportin B testipaineen (kiinteä ilmanpaine voidaan asettaa).

9. Ylärajan summerihälytys A: Testipaine ylittää asetetun paineen, jolloin painemittarin A merkkivalo vilkkuu.

10. Yläraja summerihälytys B: Testipaine ylittää painemittarin B merkkivalon osoittaman asetetun paineen.

11. Virran merkkivalo: Merkkivalo syttyy, kun 24 V:n virtakytkin on kytketty päälle.

12. Käynnistyksen merkkivalo: Kun ilmapumpun käynnistyskytkin on aktivoitu, merkkivalo syttyy.

13. Paineen säätönuppi A: Säädä savustusportin A painetta (sammuta ilmapumppu, kun paine on asetettu minimiin).

14. Paineen säätönuppi B: Säädä savustusportin B painetta (sammuta ilmapumppu, kun se on säädetty minimiin).

15. Savunpoistoaukko A: Savunpoistoaukkoon A tuleva kaasu poistuu tästä reiästä.

16. Savunpoistoaukko B: Savunpoistoaukkoon B tuleva kaasu poistuu tästä reiästä.

17. Jätesavuöljyn poistoaukko: poista savuöljy putkistosta.

Sitä voidaan soveltaa erilaisten sähkösavukkeiden testaamiseen. Se voidaan varustaa vastaavilla silikageelimuotilla eri savukepidikkeiden mukaan erilaisten elektronisten savuketuotteiden testauksen toteuttamiseksi.
